Systembeschreibung

Die Panorama-Webcam PMX ist ein modulares digitales Dokumentationssystem für den stationären Einsatz im Innen- oder Außenbereich. Kameras der Serie PMX erstellen in einem vollautomatischen Prozess hochauflösende Panoramabilder für die multimediale Präsentation im Internet und in anderen digitalen Medien. Das System zeichnet sich dadurch aus, dass es keine beweglichen Teile hat. Es besteht aus einer Serie von fest positionierten Bildwandlern, die zeitgleich die Einzelbilder einer Panorama-Bildsequenz erstellen. Der Panorama-Blickwinkel bestimmt sich somit in erster Linie aus der Anzahl der verwendeten Kameramodule. Der Systemrechner übernimmt die Kamerasteuerung,  Panorama-Processing, Archivierung und die Bildübermittlung zum Webserver.

PMX6M10, Dresden

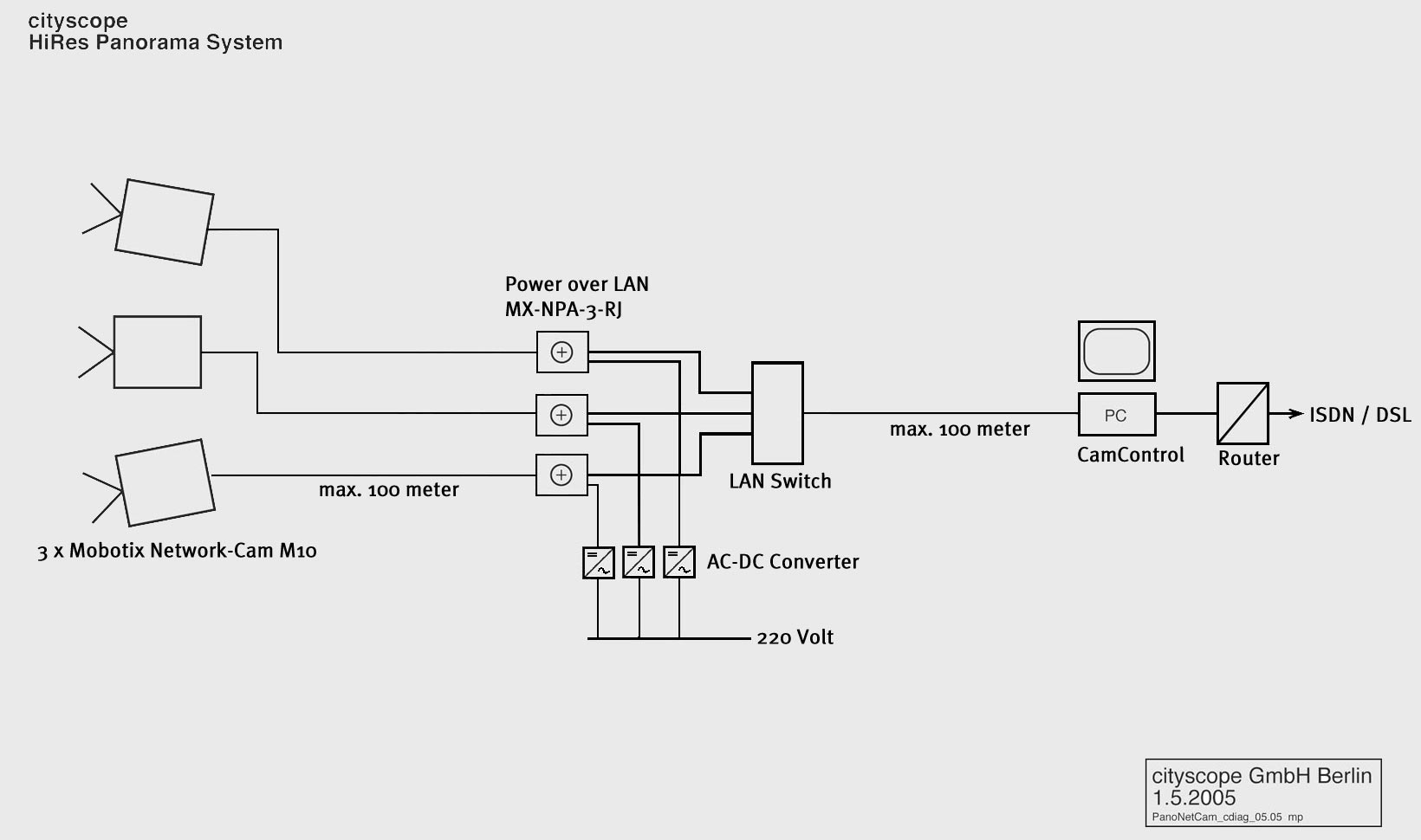

Systemschaltbild

Technische Daten

Bildwandler   Netzwerkkamera in wetterfester Ausstattung (Mobotix M22)   vertikaler Bildwinkel 34°   horizontaler Bildwinkel (Einzelbild) 45°   Panoramabildwinkel: (bei n Modulen) hor. ca.  n x 45° vert. = 34°   Andere Objektive verfügbar (15..90°) Systemrechner   IPC (Linux)   Kamera-Schnittstelle: 10BaseT   WAN-Schnittstelle: DSL   Versorgungsspannung 230 V, 50 Hz Software   Kamerasteuerung,   Panorama-Processing   Datenübertragung über LAN oder DSL   automatische Zyklussteuerung aller Aufzeichnungs- und Bearbeitungsprozesse,   Betriebsprotokoll   Systemüberwachung und Fernwartung per remote access via Internet   Archivierung: Bildspeicherung auf System-Festplatte oder entferntem Server

Beispiel 120° System

PMX-3M22   3 Module, hor. Bildwinkel 120°   Bildformate:   Archivformat 5500 x 1400 Pixel *   Webformat z.B. 1375 x 350 Pixel, ca. 100 kB JPEG komprimiert   minimale Panorama-Zykluszeit ca. 2 min.   Einzelbilder 2048 x 1536 Pixel   * Anmerkung: prozessbedingt ca. 10-15% Bitmap-Verlust   durch die erforderliche Überlappung der Bilder
